首页 > 变量柱塞泵 > V系列变量柱塞泵
变量柱塞泵
1、V型变量柱塞泵属于中高压变量柱塞泵,独特斜盘变化角度功能设计,广泛应用于各种场所。
2、V型变量柱塞泵属于低噪音变量柱塞泵,在全压力区内,保持低噪音功能。
3、V型变量柱塞泵属于多功能变量柱塞泵,由多种控制方式整合,能形成系统,对比普通变量柱塞泵具有省能源、小型化、低成本功能。

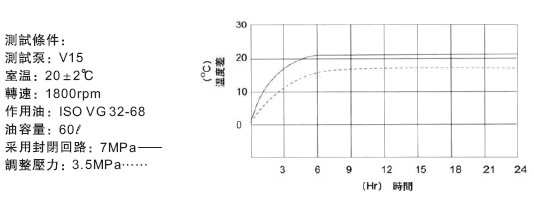

4、V型变量柱塞泵属于高效率,低损耗柱塞泵,有效减低油温上升,液压系统可选配较小油箱。
5、广泛应用于工具机,机床,锻压,朔胶成型机液压系统。
 V型变量柱塞泵性能参数对照资料
型号说明:
V 15 A 4 R S B -D2
系列编号  排量  控制方式  压力调整范围 旋转方向(从轴端看) 轴心型式 配管方向 电磁阀电压
变量柱塞泵 见规格表 参见下表
A,B,C,D,
E,F,G,H
参照规格表 R:顺时针方向
L:逆时针方向
无标记:平键
S:花键特殊品
无标记:左右出油
B:后端出油
(特殊品)
无标记:
无电磁阀
D2: DC24V
A25:220V/50HZ
A15:110V/50HZ
备注:轴芯  V15:ø19.05;V23、V38:ø22.23;V50、V70:ø31.75
规格表:
型 号
最高使用压力MPa 排量 无负荷时之流量(ℓ/min)
压力调整范围bar 转速 rpm 重量(kg)
ml/rev. 1500rpm 1800rpm 最高 最低 法兰型
V15 25 15.0 22.5 27.0 1:8-70
2:15-140
3:20-210
4:20-250
1800 500 11.5
V18 25 17.8 26.7 32.0 1800 500 11.5
V23 25 23.0 34.5 41.4 1800 500 20.0
V38 25 37.8 56.7 68.0 1800 500 23.0
V50 14 51.5 77.2 92.7 1800 500 50.0
V70 14 69.7 104.5 125.4 1800 500 55.0
V15-15 25 15/15 22.5/22.5 27/27 1800 500 24
V23-23 25 23/23 34.5/34.5 41.4/41.4 1800 500 40
V15-38 25 15/37.8 22.5/56.7 27/68 1800 500 36.5
V38-38 25 37.8/37.8 56.7/56.7 68/68 1800 500 49
V15-70 小泵25,大泵14 15/69.7 22.5/104.5 27/125.4 1800 500 69.5
V38-70 小泵25,大泵14 37.8/69.7 56.7/104.5 68/125.4 1800 500 78
备注:
øV50通常情况下用V70替代,若必须用V50时,需特殊定货。
øV50、V70瞬时压力可达25PMa,长时间工作压力应在14PMa以内。
控制方式:
控制方式 液压符号 性能曲线 特性
A型式:
压力补偿控制(标准型)
1、系统压力增高接近调定限压时,油泵流量自动下降,压力保持恒定。
2、流量及限压压力可手动调整。
B型式:
多段流量单段压力控制(拉杆型)
1、流量可从0调到最大,从最大调到最小,做多段变化,压力保持设定压。
2、使机械在上升、下降具有缓冲作用,可防止冲撞、震动,适合专用机、升降起重机械。
C型式:
两段压力,两段流量控制
1、具低压大流量,高压小流量之高低压泵功能,可选小功率之发动机。
2、系统压力增高,接近预调的“PL”限压时,泵的流量自动降到“QL”。
3、压力“PH,PL”,及流量“QH,QL”可分别任意调整。
4、适用于空行程长,加压行程短的机械,速度快,省马力。
D型式:
电磁控制压力补偿附卸载
1、A型式压力补偿控制增加卸压功能。
2、适用于卸压时间长的情况。
3、系统停机时,通过泵的卸压运转,油温和噪音可保持较低水平。
E型式:
两段压力控制附电磁式
1、依电磁换向阀,控制高低两个不同的限压压力
2、适用于制动器的恒定速度下,设定两段工作压力时使用。
3、PL与PH阀可任选一方作为高压。
F型式:
两段压力,两段流量附电磁式
1、可依电磁换向阀控制低压大流量及高压小流量的功能。当电磁阀通电时,压力升高至PH,流量降至QL。
2、压力PL,PH及流量QL,QH可任意调整。
3、适用于快速进给转变慢速进给之机床设备等。
G型式:
遥控压力补偿
1、同压力补偿“A”型式。
2、可做遥控调整压力,并由遥控阀调整压力范围。
H型式:
压力流量负载感应
1、此油泵与比例换向阀并用,能形成理想系统省能源功能。
2、具回馈功能,控制油泵吐出量,达到低油温,省功率功能。
3、适用于工作机械“快进”,“慢进”动作时使用。
HJ型式:
功率负载电磁比例控制流量可任意变化
1、此为HJ型式泵浦所具备的特性外,再增压力负载感应。
2、装配电磁比例压力后依入力电流比例控制,达到省能源、省马力功能。
HK型式:
负载感应控制
1、靠流量控制阀前后差压一定值,控制油泵叶出量
2、能控制负载压力一定时,而流量依节阀控制流量大小,油泵自动感应叶感应吐出恒定流量,达至少上能源功能。
使用备注:
一、液压油选择注意事项
*、使用压力在7MPA以下时,请选择ISO粘度标准在VG32~68的液压油或抗磨液压油。
*、使用压力在7MPA以上时,请选择ISO粘度标准在VG32~68相当的抗磨液压油。
*、使用以下液压油时,需咨询技术部:磷酸酯系,脂肪酸酯系,水一甘醇系,W/O乳液、HWBF
二、粘度和油温
* 请在粘度15~400cSt,油温0~60℃两条件范围内使用。
三、泵的安装和偏心
* 驱动轴和泵轴的偏心在0.05mm以下,在泵轴上不能加径向力。
* 当轴心不一致时,会产生轴承、O形圈损伤、噪音、震动、以及造成泵出故障原因。
* 避免用皮带链条齿轮等双侧向驱动泵。(这是产生噪音和轴承损坏的原因。)
四、油管的安装
* 以钢管用于配管时,装管子时注意不要硬性的使偏心。
* 接管强制性的偏心,是产生噪音的最大原因。
五、泄漏油管
* 泄漏油管,与其它的回油管不能合流。要单独回油,保持泵壳内压力在0.35kgf/cm2以下。
* 回油管插入油箱液面以下,尽量远离吸油管安装。
六、启动时注意点
* 启动泵前,将泵体注油口注入液压油,当泵壳内压力在0.35kgf/cm2以下。
* 启动时,不要急速升至全速转动,起初使电动机开关反复ON-OFF,待油管中的空气排出后再连续运转。务必降压在无负载回路状态起动。
七、回转方向
* 从泵轴端方向,顺时针是标准方向,逆时针方向是特殊品,请在订货时说明。
八、吸油压力
* 吸油压力请保持-125mmHg以内。
* 吸油压力一高,则产生气蚀。元件损坏,产生噪音、震动,寿命降低。
九、滤油器
* 液压油的污染,是泵出故障以及寿命降低的原因,请充分注意液压油的污染,控制污染度在NAS9级以内。
* 在吸油口使用150目的吸油滤油器;在主回油管上务必使用25u以下的滤油器;140kgf/cm2以上的场合,请使用10u的滤油器。
十、最高使用压力
* 最高压力下运转的时间,作为一个循环10%以下,保持时间在6秒以内。
备注变量柱塞泵,其相关型号有:V15A1R,V15A2R,V15A3R,V15A4R,V23A1R,V23A2R,V23A3R,V23A4R,
V38A1R,V38A2R,V38A3R,V38A4R,V70A1R,V70A2R,V70A3R,V70A4R
